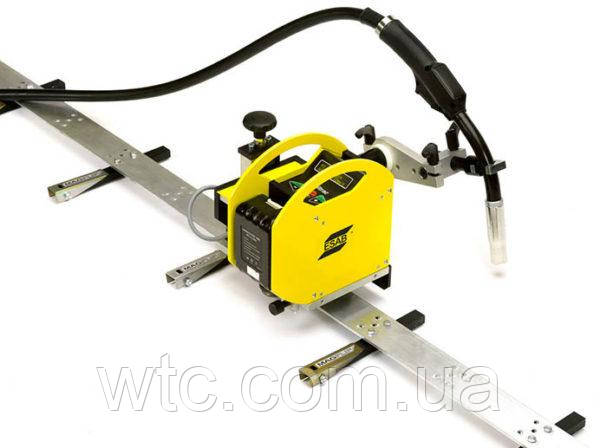

Railtrac B42V

Багатоцільова універсальна система програмована система Railtrac B42V складається з компонентів, які можна налаштувати для створення оптимального рішення в області механізованого зварювання. Для мінімізації проблем, пов’язаних з суворими умовами навколишнього середовища, більшість механічних деталей виготовлені з алюмінію або нержавіючої сталі. Система Railtrac B42V призначена для горизонтального та вертикального зварювання. Клас захисту IP 44.
У конструкцію не можуть потрапити предмети діаметром понад 1 мм. Конструкція захищає від дотику до струмоведучих частин пальцями або інструментом. Конструкція захищена від бризок води, які можуть бути спрямовані на виріб з будь-якого напрямку.

Опис:

• Живлення 42 В змінного струму або робота від акумуляторної батареї.
• Електронний модуль з мікропроцесорним контролером в одному інтегрованому корпусі.
• Кроковий двигун для переміщення і зварювання з поперечними коливаннями електрода.
• Тільки один кабель, що підключається до джерела живлення (не потрібно при використанні батареї) і один кабель для пульта дистанційного керування (якщо застосовується), можливість роботи без функції дистанційного керування.
• Програмування та управління блоком можна здійснювати безпосередньо за допомогою органів управління, розташованих на Railtrac
• Два екрану з високою роздільною здатністю для швидкого перегляду в будь-якому напрямку.
• Програмування шаблонів поперечних коливань електроду і швидкості переміщення на пульті дистанційного управління, можливість дистанційного регулювання напруги і швидкості подачі дроту з використанням до 5 стандартних програм.
• Ступінь захисту блоку Railtrac і пульта дистанційного керування: IP 44.
• Можливість вибирати зварювання з лівого або правого боку для пульта дистанційного керування відповідно до переміщенням каретки.

Дистанційне керування для найсуворіших умов навколишнього середовища
За допомогою міцного і легкого пульта дистанційного керування, що поставляється з системою Railtrac B42V, оператор може отримати доступ до будь-якої функції і керувати нею, не піднімаючи зварювальний щиток. Кнопки індивідуальної форми передбачені для:
• запуску і зупинки
• перемикання програм
• зміни напрямку переміщення або зварювання (напрямки різання)
• зміни швидкості переміщення або зварювання (швидкості різання)
• регулювання амплітуди поперечних коливань електроду
• зміщення нульової лінії
• налаштування зварювального струму (швидкості подачі дроту)
• налаштування зварювальної напруги

Комбінована рейкова система для жорсткого або гнучкого встановлення
Комбіновання рейок Railtrac використовується для переміщення каретки і може бути гнучким або жорстким, посиленим жорсткої планкою. Жорстка планка вставляється в отвори, передбачені в рейці. Це дозволяє виконувати зварювання на пласких і криволінійних поверхнях (хв. діаметр 1600 мм). Комбінована рейка має гладку поверхню без зубів, на якої в процесі експлуатації утворюються насічки. При необхідності збільшення довжини рейки можна легко поєднати кілька рейок.

Технічні характеристики
Напруга живлення:
Постійного струму, В ; ; 24-70
Змінного струму, В ; ; 20-50
Акумуляторна батарея, В ; ; 18
Споживана потужність, Вт Макс. ; ; 50
Час роботи від батареї 5 А-ч: ; ; ;3-4 ч
Кількість програм: ; ; 5
Швидкість швидкого переміщення каретки, мм / сек ; ; 30
При використанні акумуляторної батареї, мм / сек ; ; 25
Довжина зварювання – авто повернення, мм ; ; ;10 – 9999
Швидкість каретки, мм / сек ; ; ;0,4-25
Швидкість поперечних коливань, мм / сек ; ; ;10-50
Кількість шаблонів коливань: ; ; ;3
Макс. корисне навантаження, кг ; ; ;10
Макс. корисне навантаження (акумуляторна батарея), кг ; ; 5
Амплітуда поперечних коливань, мм ; ; 0-30
Час затримки при поперечних коливаннях, сек ; ; ;0,0-5,0
Зміщення нульової лінії, мм ; ; ;+/- 30
Висота регулювання супорта, мм ; ; ;+/- 45
Механічна поперечне регулювання, мм ; ; ; +/- 40
Макс. температура магнітних / вакуумних кріплень, ° C ; ; ;70/90
Мінімальний радіус кривизни рейки, мм ; ; ;Ø 1600
Розміри каретки (Д x Ш x В), мм ; ; ; 210 x 360 x 230
Маса, кг ; ; ; 8
Клас захисту ; ; ; IP 44
Дистанційне керування ; ; ;ESAB 0-10 В
Клас безпеки ; ; DIN40050

Система для механізованого зварювання Railtrac B42V (без акумулятора) 0398146016
* Railtrac поставляється з універсальним тримачем пальника Ø10-22
